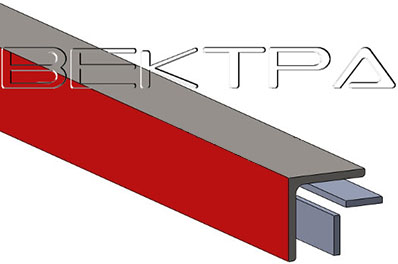

Троллейная секция К581 У1 Вектра
Наиболее распространены троллеи из равнобокого стального уголка 50х50х5, 63х63х6. На основе уголков с этими размерами разработан ряд типовых троллейных секций с обозначением К 580 - К 589. Тип секции подбирается в зависимости от: максимального тока, длинны линии (потери напряжения), рабочей температуры.
Технические характеристики троллейных секций К581 У1
Размер уголка: 63х63х6
Сечение алюминиевой шины: без подпиточной шины
Допустимый длительный ток: 410 А
Вес: 35 кг
Конструкция троллейных секций К581 У1
Троллейная секция представляет из себя стальной уголок длинной 5850 мм, с одной стороны секции установлены направляющие планки, при монтаже троллей секции соединяют сваркой через эти планки. Секции К580 и К581 изготавливают без подпиточной шины, секции К582-К589 с подпиткой. Секции с подпиткой применяют в тех случаях когда потеря напряжения превышает допустимое значение.
