Троллеедержатель У1246 и У1247 Вектра
Троллеедержатели У1246 и У1247 предназначены для крепления токоподводящих троллей из уголка или полосы. В отличии от других тролеедержателей в конструкции держателей "У" используется опорный изолятор армированный резьбовой шпилькой, что делает эти держатели универсальными и позволяет использовать их как с кронштейнами, так и без них.
Конструкция и принцип действия

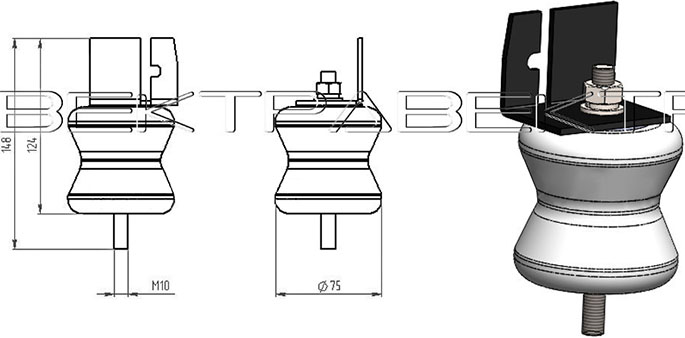

Конструктивно У1246, У1247 представляет собой опорный изолятор, на котором с одной стороны закреплен кронштейн с фасонным вырезом для крепления троллей, с другой - резьбовая шпилька М10. Троллеи из уголка или полосы крепятся таким образом, чтобы у троллей была возможность перемещаться вдоль оси под действием теплового расширения. Достигается это за счет приварки к секции в месте крепления круглого прутка, который вставляется в фасонный вырез.
Максимально допустимая нагрузка 80 кг.
