Кабельная ведущая тележка тяжелой конструкции ТДВе-701В Вектра
Тележка тяжелой конструкции ТДВе-701В предназначена для подвода электрического питания к кранам большой грузоподъемности. Питание таких кранов осуществляется тяжелым многожильным кабелем, который укладывается на седло тележки. Ведущая тележка ТДВе-701В устанавливается первой на линии. От промежуточных тележек ТДВе-701В отличается наличием захвата, через который соединяется с механизмом.
ТДВе-701В производятся по ТУ 3178-005-26284822-2013.

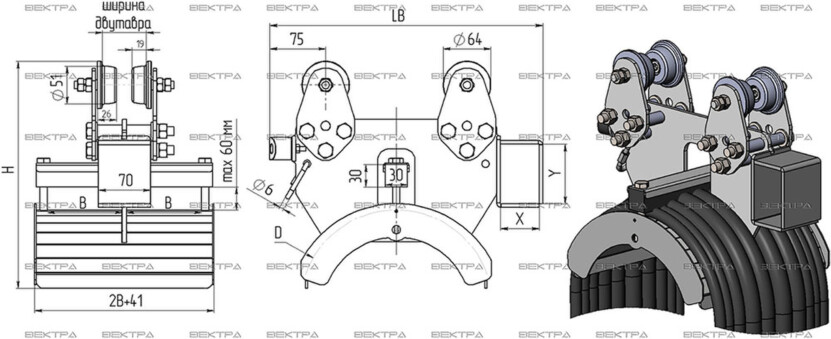

Конструкция и принцип действия
Ведущая кабельная тележка ТДВе-701В устанавливается первой на линии токоподвода и соединяется жестким кронштейном с краном, за нее растягиваются и собираются остальные тележки.
Кабельные тележки ТДВе-701 состоят из нескольких частей:
• Ходовые колеса с ребордой 4 шт. – стальные с запрессованными шариковыми подшипниками, под заказ возможно изготовление из латуни, фторопласта или другого материала;
• Седло для укладки кабеля – из стали, приварено к корпусу, изготавливается диаметром от 170 мм до 600 мм;
• Кабельный прижим – швеллер с уплотнением из пористой резины, уплотнение предназначено для защиты кабельной изоляции от повреждений, прижим притягивается к седлу болтами и фиксирует кабель на нем;
• Резиновые буфера (отбойники) 2шт. – установлены с обеих сторон для смягчения ударов при схождении тележек друг с другом;
• Карабины 2 шт. – за них цепляется цепь разгрузки кабеля;
• Захват для присоединения к механизму.

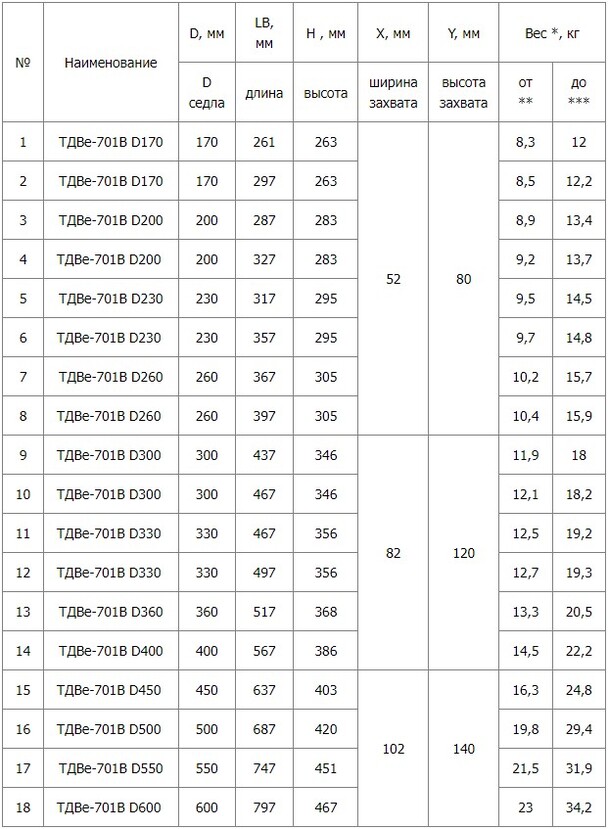

Таблица 1, основные размеры тележек ТДВе-701В
*вес изменяется в зависимости от ширины седла и ширины полки двутавра;
** указан минимальный вес; *** указан максимальный вес тележки.
Таблица 2, Ширина места под кабель
Таблица 3, Ширина двутавра
Кабельные хомуты Х
предназначены для скрепления кабелей в петлях между тележками.
