Подвес роликовый без подшипника К-1 и М-1 под трос до 8 мм Вектра
Подвес К-1 и М-1 относятся к скользящим кабельным подвесам или кабельным тележкам с одним роликом. К(М)-1 предназначен для перемещения круглого питающего кабеля, подвода питания к тельферу или кран-балке.
К-1 изготавливаются по ТУ 3178-002-26284822-2013 с роликом из полиамида без подшипника;
М-1 изготавливаются по ТУ 3178-013-26284822-2018 с роликом из стали без подшипника.
Конструкция и принцип действия
На подвесы К и М устанавливаются ролики и зажимы разных типоразмеров:
• ролики под трос до 8, 12 и 16 мм с разным диаметром и размером ручья под трос;
• кабельные зажимы, самый маленький из которых зажимает кабель от 6 мм в диаметре, а самый большой – пучок из кабелей общим диаметром до 70 мм.

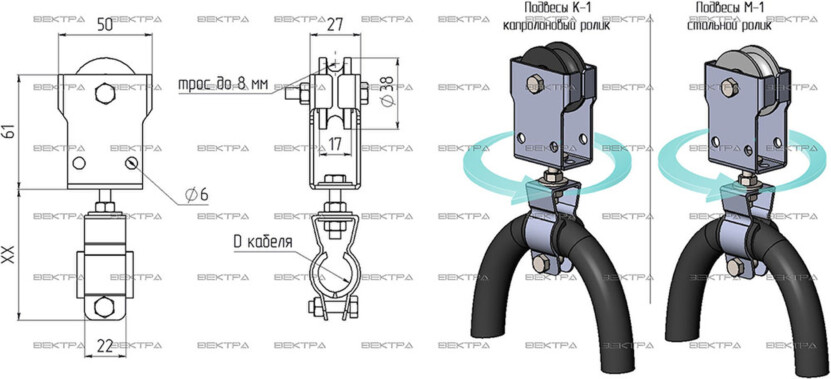

Подвес К-1 – ролик из графитонаполненного капролона, закрепленный в металлическом корпусе. Снизу к его скобе прикреплен кабельный зажим с возможностью вращения. Подвес М-1 имеет ту же конструкцию с той лишь разницей, что на него устанавливается ролик из металла. Подвес комплектуется кабельными зажимами в зависимости от диаметра кабеля.
Кабельная подвеска крана или тельфера состоит из нескольких роликовых подвесов К-1 или М-1, размещенных на натянутой струне. Количество подвесов зависит от расстояния между ними и провиса петли кабеля. Роликовые подвесы перемещаются вместе с тельфером, растягивая и собирая питающий кабель в петли.
