Кабельная тележка тяжелой конструкции ТДВе-702 Вектра
Тележка тяжелой конструкции ТДВе-702 с двумя седлами предназначена для подвода питания к кранам с большой грузоподъемностью. Питание этих кранов осуществляется тяжелым многожильным кабелем с большим сечением и наружным диаметром.

ТДВе-702 производятся по ТУ 3178-005-26284822-2013.

Конструкция и принцип действия
ТДВе-702 выполняют роль промежуточных тележек, перемещаясь по рельсу, закрепленному вдоль пути движения крана большой грузоподъемности.

Кабельные тележки ТДВе-702 состоят из нескольких частей:
Одноребордные колеса стальные 4 шт. с запрессованными шариковыми подшипниками, под заказ возможно изготовление из латуни, фторопласта или другого материала;
Седла для укладки кабеля 2 шт. седла различных диаметров от 170 мм до 600 мм, изготовлены из стали и приварены к сердцевине, верхнее седло большего диаметра, чтобы кабель, уложеный на него, свободно свисал, не касаясь нижнего;
Кабельные прижимы 2 шт. металлический швеллер с уплотнением из пористой резины, прижимы устанавливаются на каждое седло и притягиваются болтами, фиксируя кабель на седле;
Резиновые отбойники 4 шт. установлены с обоих сторон по 2 шт, смягчают удары при схождении тележек друг с другом;
Карабины 2 шт. устанавливаются с каждой стороны, за них цепляется цепь или трос разгрузки кабеля.

Технические характеристики промежуточной тележки ТДВе-702
Кабельная тележка ТДВе-702 Вектра

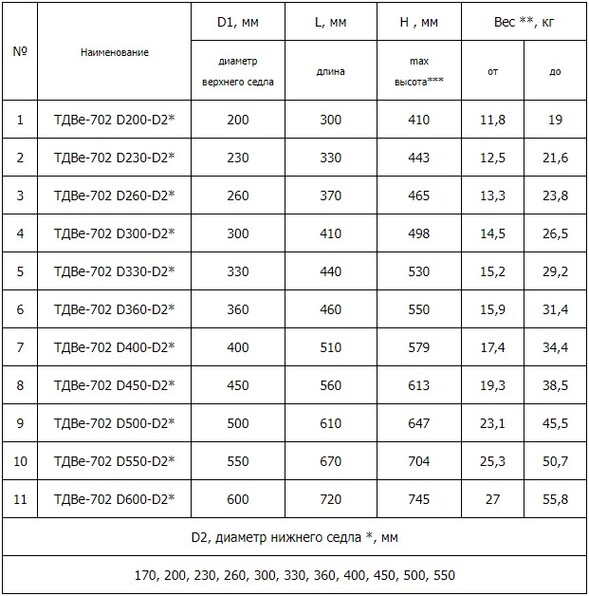

Таблица 1, основные размеры тележек ТДВе-702

* нижнее седло устанавливается одним из перечисленных диаметров D2,  диаметр верхнего седла D1 должен быть больше D2, чтобы кабель свободно свисал вниз;
** вес изменяется в зависимости от ширины седла, диаметра нижнего седла и ширины полки двутавра;
*** указана максимальная высота, высота изменяется в зависимости от диаметра нижнего седла.
Таблица 2, Ширина места под кабель

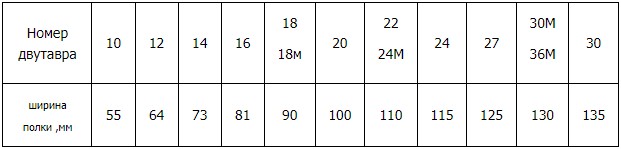

Таблица 3, Ширина двутавра

Технические характеристики ведущей тележки ТДВе-702В

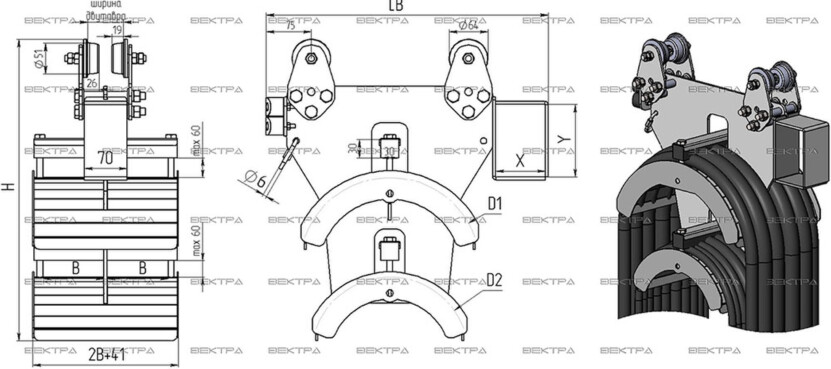

Кабельная тележка ТДВе-702В Вектра

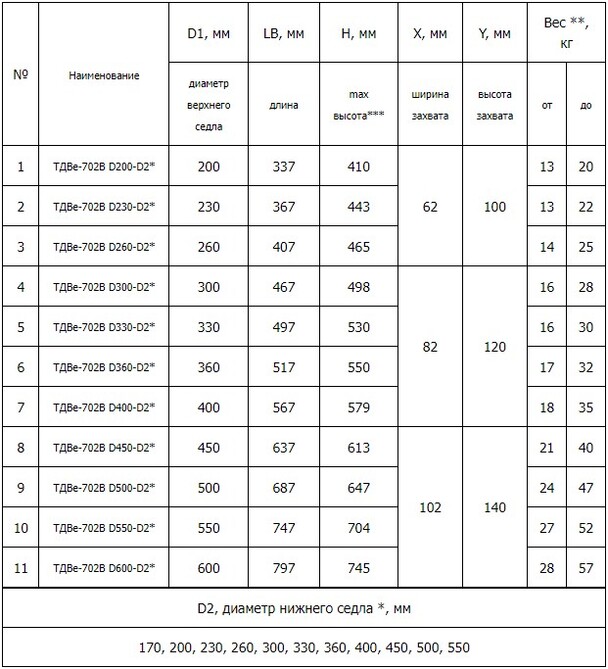

Таблица 1, основные размеры тележек ТДВе-702В

* нижнее седло устанавливается одним из перечисленных диаметров D2, диаметр верхнего седла D1 должен быть больше D2, чтобы кабель свободно свисал вниз;
** вес изменяется в зависимости от ширины седла, диаметра нижнего седла и ширины полки двутавра;
*** указана максимальная высота, высота изменяется в зависимости от диаметра нижнего седла.
Таблица 2, Ширина места под кабель

Таблица 3, Ширина двутавра

Технические характеристики неподвижной тележки ТДВе-702Н

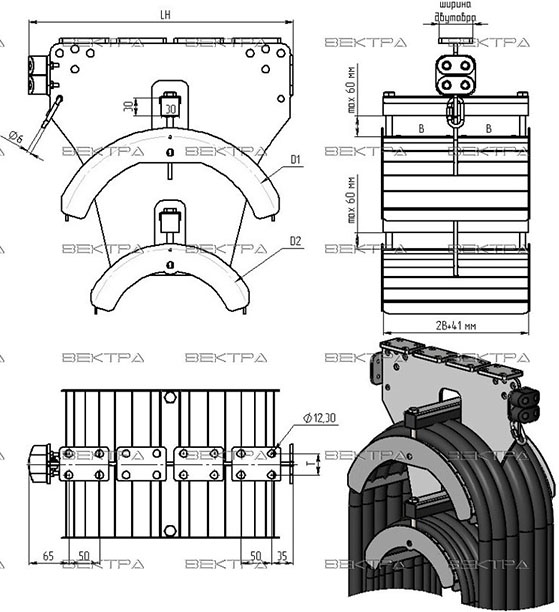

Кабельная тележка ТДВе-702Н Вектра

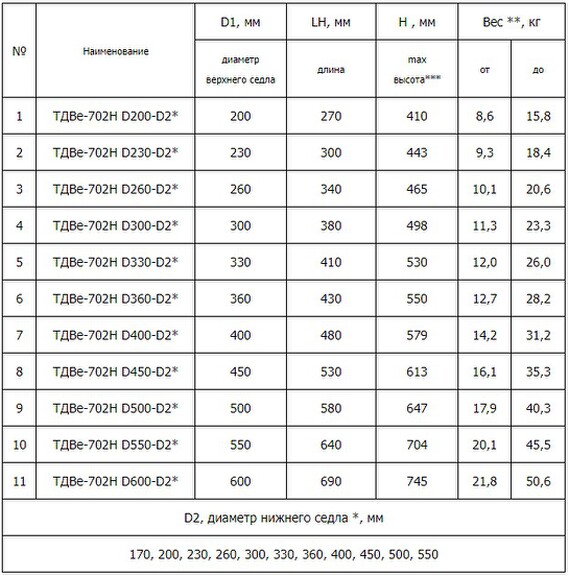

Таблица 1, основные размеры тележек ТДВе-702Н

* нижнее седло устанавливается одним из перечисленных диаметров D2,  диаметр верхнего седла D1 должен быть больше D2, чтобы кабель свободно свисал вниз;
** вес изменяется в зависимости от ширины седла, диаметра нижнего седла и ширины полки двутавра;
*** указана максимальная высота, высота изменяется в зависимости от диаметра нижнего седла.
Таблица 2, Ширина места под кабель

Таблица 3, Ширина двутавра

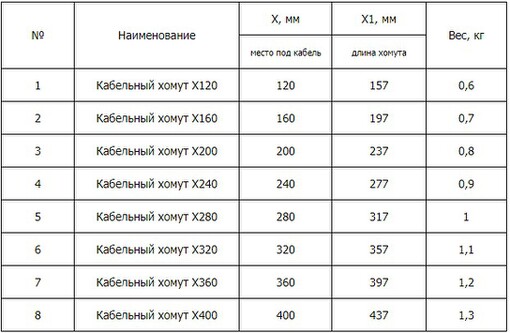

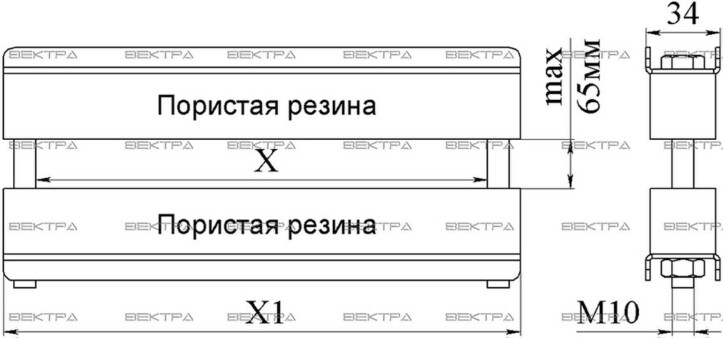

Кабельные хомуты Х
предназначены для скрепления кабелей в петлях между тележками.
Кабельные хомуты Вектра
