Кабельная тележка для С-рельса СВ-10 Вектра
Кабельные тележки СВ-10 предназначены для создания линии кабельного токоподвода. Такой токоподвод применяется для питания грузоподъемных кранов, электрических талей и других механизмов, при движении которых есть необходимость перемещать силовой питающий кабель вслед за движением механизма. Кабельные тележки для С-рельсов также применяют для перемещения шлангов и рукавов с жидкостями и газами. Промежуточные кабельные тележки СВ-10 перемещаются по рельсу, закрепленному вдоль пути движения крана.
Тележки серии СВ-10 предназначены под один круглый кабель или шланг.
Конструкция и принцип действия

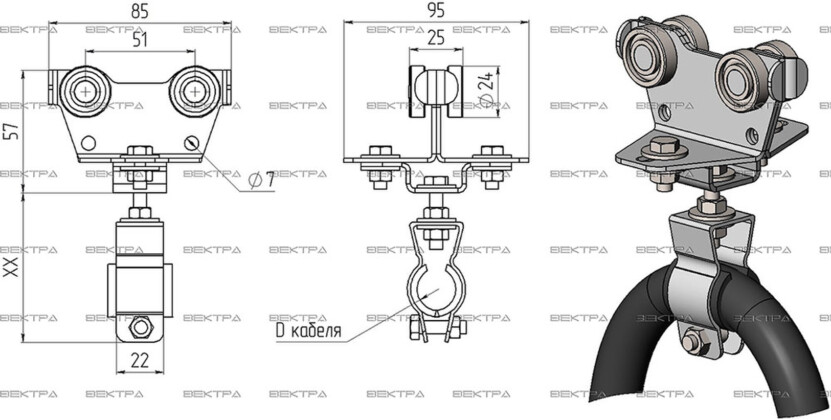

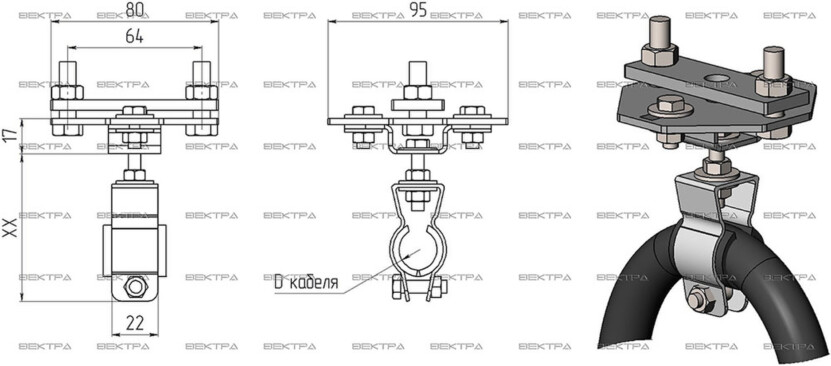

Тележки серии СВ-10 предназначены для перемещения круглого кабеля типа КГ или КГН диаметром до 50 мм. Серия состоит из промежуточной тележки СВ-10, концевой СВ-10К и ведущей СВ-10В.
• максимальная нагрузка на тележку 10 кг;
• зажим под кабель рассчитан на один круглый кабель диаметром до 50 мм, в комплект включено коромысло, удерживающее кабель в заданном диаметре;
• материал тележки – сталь.
