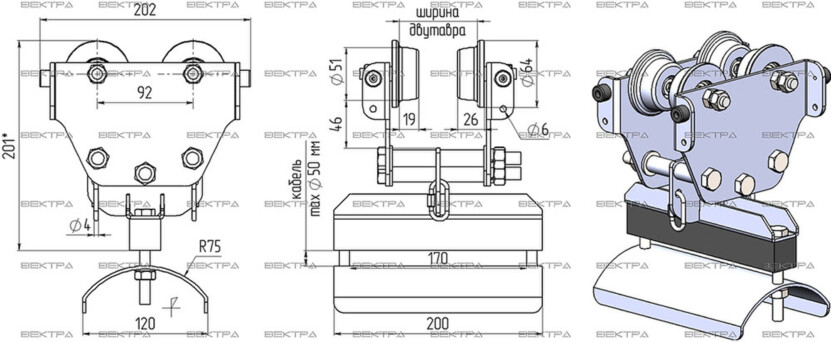

Кабельная неподвижная двутавровая тележка ТДВе-451Н Вектра
Кабельные крановые тележки ТДВе-440 используются для создания линии кабельного токоподвода крана с несколькими круглыми или плоскими кабелями. Перемещение осуществляется по двутавровой балке, закрепленной вдоль пути движения крана. Концевая кабельная тележка ТДВе-451Н устанавливается в начале кабельной линии, неподвижно фиксируя силовой кабель в месте подвода, закрепляется на двутавровой балке за счет болтового соединения. ТДВе-451 производятся по ТУ 3178-005-26284822-2013.
• Путь: двутавровая балка №10 до №30 с шириной полки от 55 до 135 мм;
• Кабель: круглый типа КГ, КГН или другой диаметром до 50 мм;
• Ходовые колеса: стальные с подшипником;
• Корпус тележки: оцинкованная сталь;
• Допустимая нагрузка: до 100 кг.
Конструкция и принцип действия
Каретки кабельные 4-х роликовые ТДВе-451 предназначены для построения фестонной кабельной системы-токоподвода. Кабель питания крана укладывается на полукруглое седло и болтами притягивается к прижиму, оснащенному резиновой накладкой для защиты изоляции и компенсации разной толщины кабелей. Каретки устанавливаются на двутавр, по которому в последствии перемещаются. Соединяются друг с другом цепочкой, длиной меньше чем длина кабеля, что помогает снять с кабеля усилие растяжения. Кран (мостовой, козловой или кран-балка) перемещается, растягивая или собирая кабель в петли, в зависимости от направления движения.
Кабельные каретки ТДВе изготавливаются:
• отрегулированными под двутавры с шириной полки от 55 до 135 мм;
• на седло шириной 170 мм допускается укладка нескольких круглых или плоских кабелей.
По конструкции и назначению тележки делятся на:
• ведущую ТДВе-451В, соединяется с краном через жесткий кронштейн водило, для этой цели в конструкции тележки предусмотрено окно с размером 42х60 мм;
• неподвижную ТДВе-451Н, закрепляет кабель в месте его подвода к линии, неподвижно фиксирует кабель;
• промежуточную ТДВе-451, перемещает кабель по двутавру, количество тележек зависит от расстояния, через которое они устанавливаются.
