Тележка ТДВе-701 Вектра

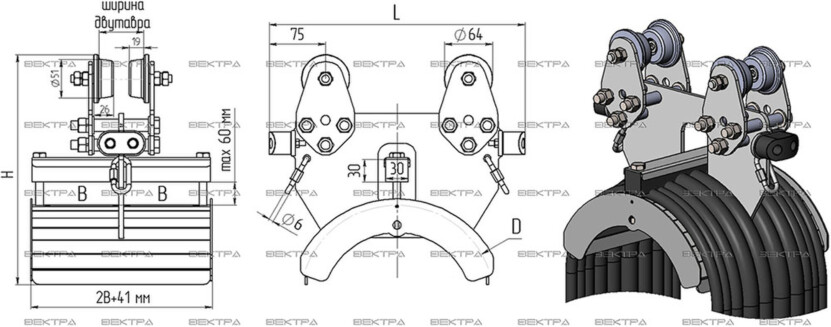

Кабельная тележка тяжелой конструкции ТДВе-701 Вектра

Промежуточная тележка тяжелой конструкции ТДВе-701 предназначена для подвода электрического питания к кранам большой грузоподъемности. Питание таких кранов осуществляется тяжелым многожильным кабелем, который укладывается на седло тележки.

ТДВе-701 производятся по ТУ 3178-005-26284822-2013.

Конструкция и принцип действия

ТДВе-701 выполняют роль промежуточных тележек, перемещаясь по рельсу, закрепленному вдоль пути движения крана большой грузоподъемности.

Кабельные тележки ТДВе-701 состоят из нескольких частей:

• Ходовые колеса с ребордой 4 шт. – стальные с запрессованными шариковыми подшипниками, под заказ возможно изготовление из латуни, фторопласта или другого материала;

• Седло для укладки кабеля – из стали, приварено к корпусу, изготавливается диаметром от 170 мм до 600 мм;

• Кабельный прижим – швеллер с уплотнением из пористой резины, уплотнение предназначено для защиты кабельной изоляции от повреждений, прижим притягивается к седлу болтами и фиксирует кабель на нем;

• Резиновые буфера (отбойники) 2шт. – установлены с обеих сторон для смягчения ударов при схождении тележек друг с другом;

• Карабины 2 шт. – за них цепляется цепь разгрузки кабеля.

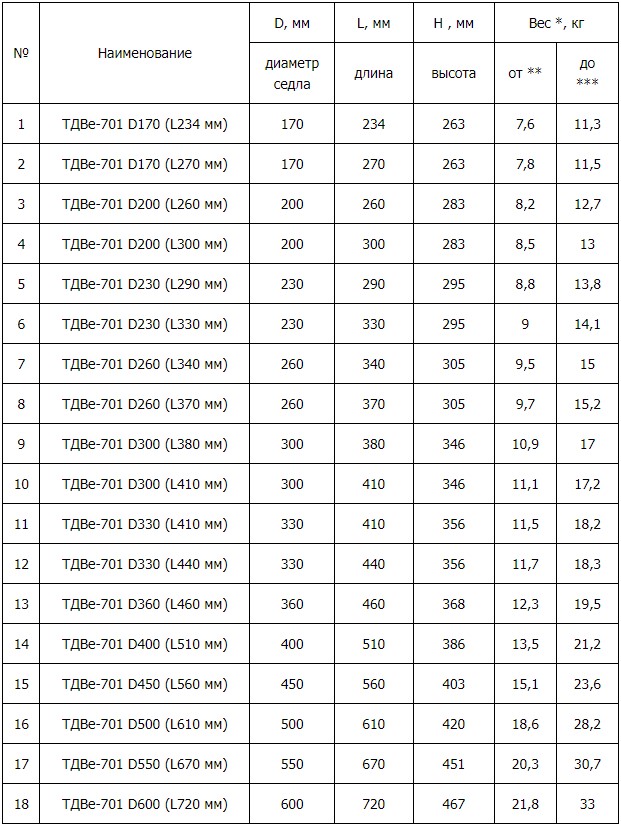

Технические характеристики промежуточной тележки ТДВе-701
