Гидротолкатель ТЭ-50 Вектра
Гидротолкатель ТЭ-50 Вектра
Гидротолкатель ТЭ используют в кранах для растормаживания колодочных тормозов типа ТКГ или ТКТГ. Толкатели ТЭ выпускаются следующих моделей ТЭ-30, ТЭ-50, ТЭ-80, ТЭ-150, ТЭ-200, где цифра обозначает среднее усилие подъема в кгс. Толкатели ТЭ-16 и ТЭ-25 выпускавшиеся ранее, сняты с производства и заменяются на толкатель ТЭ-30.
Конструкция и принцип действия гидротолкателя ТЭ
Основные части электрогидротолкателя это: гидронасос с двигателем,рабочий цилиндр, поршень и шток.При подаче напряжения на двигатель, гидронасос создает давление масла и нагнетает его под поршень ,поршень поднимается со штоком в верхнее положение и растормаживает тормоз ТКГ. Шток остается в верхнем положении до тех пор, пока работает двигатель.При отключении двигателя, шток опускается вниз под действием пружины тормоза.
Толкатель ТЭ-30 устанавливается на тормоза ТКГ-160 и ТКГ 200, ТЭ-50 на ТКГ-300, ТЭ-80 на ТКГ-400 и ТКГ-500.

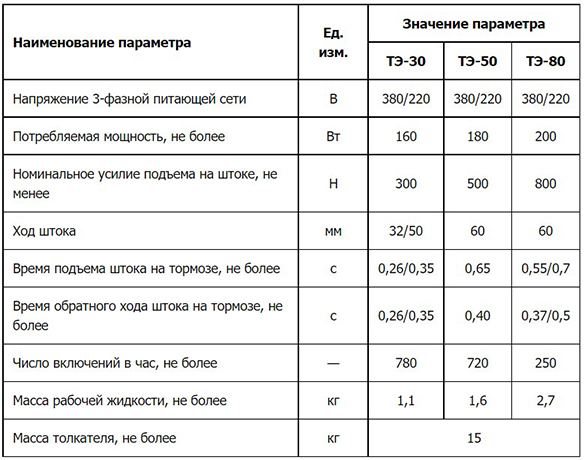

Технические характеристики гидротолкателей

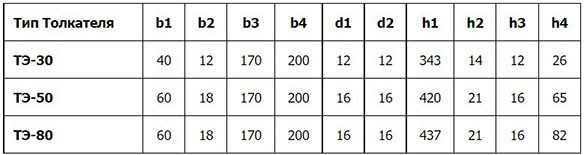

Размеры толкателей ТЭ
