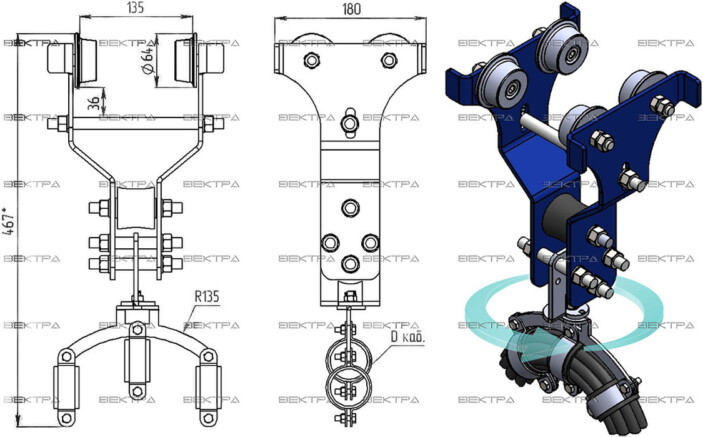

Кабельная тележка козлового крана ТККВе-5 КД Вектра
Кабельная тележка ТККВе-5 КД используется для перемещения питающего кабеля по двутавру козлового крана. Отличительная особенность этих тележек заключается в наличии дополнительного, пластиковогоролика, на который укладывается трос, перемещающий тележку. передвижение осуществляется по двутавру с шириной полки 135 мм.
Тележки ТККВе-5КД изготавливаются по ТУ 3178-006-26284822-2013.
Конструкция и принцип действия
Тележка состоит из металлических щек, на каждой из которых закреплено по два ходовых колеса с ребордами. Щеки скреплены резьбовыми шпильками, что упрощает их крепление на двутавр: раскрутив гайки, тележку можно установить в любое место моста крана. Кабель закрепляется на поворотном зажиме. Дополнительно установлен пластиковый ролик, на который укладывается металлический трос, перемещающий грузовую тележку. Количество тележек рассчитывается исходя из длины моста и максимального провиса петли кабеля вниз.
Данные тележки изготавливаются в двух исполнениях:
• ТККВе-5 с зажимом в виде "веера", к которому крепится кабель с двух сторон, максимальный диаметр кабеля составляет 45 мм;
• ТККВе-5 КД с "дугой", к которой можно подвесить пучок или один кабель диаметром до 100 мм.
Тележки ТККВе-5 КД состоят из следующих основных частей:
• Ходовые колеса стальные ребордные;
• Опорный тросовый ролик изготовлен из полиамида;
• Корпус тележки металлический с порошковой покраской;
• Кабельный зажим в "пучок" с возможностью вращения, крепление пучка кабеля до 100 мм.
