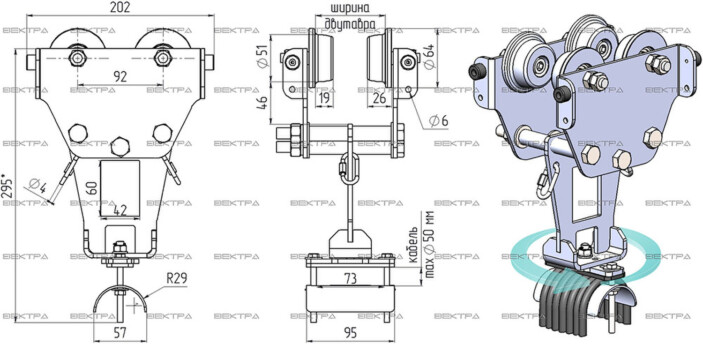

Кабельная двутавровая тележка ТДВе-447В Вектра
Кабельные двутавпровые тележки ТДВе-447 используются для токоподвода плоским или круглым кабелем. Ведущая кабельная тележка ТДВе-447В устанавливается первой на линии токоподвода и соединяется жестким кронштейном с краном, за нее растягиваются и собираются остальные тележки. ТДВе-447В производятся по ТУ 3178-005-26284822-2013.
• Путь: двутавровая балка №10 до №30 с шириной полки от 55 до 135 мм;
• Кабель: круглый типа КГ, КГН или другой диаметром до 50 мм;
• Ходовые колеса: стальные с подшипником;
• Корпус тележки: оцинкованная сталь;
• Допустимая нагрузка: до 30 кг.
Конструкция и принцип действия
Кабельные каретки ТДВе изготавливаются:
• отрегулированными под двутавры с шириной полки от 55 до 135 мм;
• на седло шириной 73 мм допускается укладка нескольких круглых или плоских кабелей.
Кабельные тележки ТДВе-447 предназначены для подачи электрического питания на аппаратуру крана. Питание подается через кабель. Такая система электропитания называется фестонной. Кабель укладывается на полукруглое седло и болтами притягивается к прижиму, оснащенному резиновой накладкой для защиты изоляции кабеля. Тележки устанавливаются на двутавр, по которому в дальнейшем перемещаются вслед за краном. Каретки соединяются друг с другом разгрузочной цепочкой, длинной меньше чем длинна кабеля, это снимает с кабеля усилие растяжения. При движении крана кабель собирается в петли образуя гирлянду, при движении в обратную сторону растягивается.
По конструкции и назначению тележки делятся на:
• ведущую тележку ТДВе-447В, эта тележка отличается от остальных "окном", через которое с помощью кронштейна тележка соединяется с краном, именно за эту тележку растягивается вся кабельная система;
• неподвижную тележку ТДВе-447Н, устанавливается в месте подвода кабеля для жесткого его закреплени, неподвижна;
• промежуточную тележку ТДВе-447, для перемещения кабеля по двутавру вслед за движением крана, на линии устанавливается несколько таких тележек, количество их зависит от длинны пути и величины провиса петли кабеля.
