Троллеедержатель К264У1 Вектра
Троллеедержатель К264У1 Вектра
Троллеедержатель К264 предназначен для организации воздушного промежутка и секционирования троллейных линий. К264 У1 - составная часть кронштейна троллейного К45У1, на котором устанавливается три держателя троллей по одному на каждую фазу.
Конструкция и принцип действия

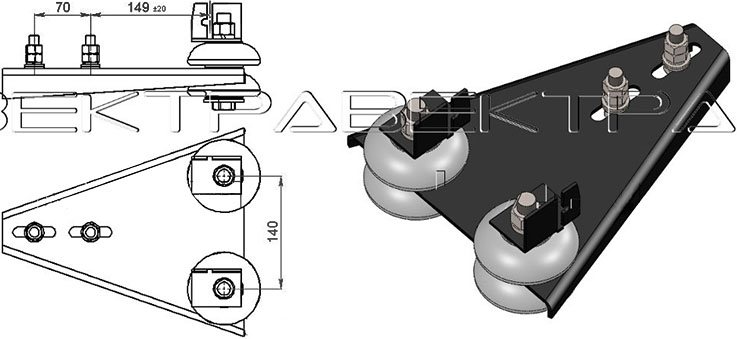

Троллеедержатель К264У1 Вектра
Секционный тролледержатель К264 снабжен двумя уголками-держателями, на которые укладываются свободные концы соседних секций, между которыми оставляется компенсационный зазор 50 мм.

Конструктивно, K264 представляет собой металлическую пластину со сгибами по краям которые выполняют функцию ребер жесткости, что позволяет держателю воспринимать высокие нагрузки во всех направлениях. Крепления троллей осуществляется с помощью уголков с вырезом закрепленного на изоляторах. Для компенсации теплового расширения троллеи крепятся нежестко и имеют возможность перемещаться в продольном направлении. Крепление к кронштейну К45 с помощью болтового соединения через прорези позволяет регулировать положение троллейной линии в пределах +/- 20 мм.

Максимально допустимая нагрузка 80 кг.
