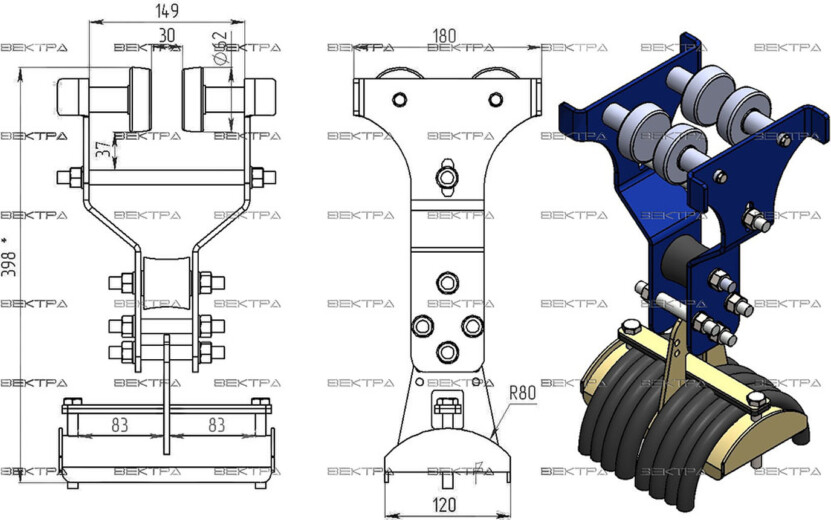

Кабельная тележка козлового крана ТККВе-8 Вектра
Кабельная тележка ТККВе-8 подвешивается на двутавровую балку, расположенную под мостом, перемещает силовой кабель вслед за движением грузовой тележки, растягивая и собирая кабель в петли. От других двутавровых кареток токоподвода, ТККВе-8 отличается наличием в конструкции дополнительного пластикового ролика, рассчитаны на двутавр с полкой 135 мм, максимальный диаметр кабеля 45 мм.
Каретки ТККВе производятся по ТУ 3178-006-26284822-2013.
Конструкция и принцип действия
Тележка состоит из двух основных частей: корпуса, в котором закреплены стальные ходовые колеса с подшипником, снизу установлено полукруглое седло, на которое укладывается кабель. Корпус разборный, стянут резьбовыми шпильками, что упрощает установку тележки на двутавровую балку. Кабельное седло полукруглой формы подвешено снизу, на него можно уложить несколько круглых кабелей. Пластиковый ролик, закрепленный на одной из шпилек, не дает тросику передвижения груз. тележки провисать. На один кран монтируется несколько тележек, количество их зависит от длинны моста и величины провиса петли кабеля.
Тележки ТККВе-8 состоят из следующих основных частей:
• Ходовые колеса 4 шт. - стальные с запрессованными подшипниками;
• Опорный тросовый ролик из полиамида;
• Корпус тележки металлический с порошковым покрытием;
• Кабельное седло с прижимом и резиновой накладкой, защищающей кабели от перетирания.
