Тормоза колодочные гидравлические Вектра
Тормоз колодочный гидравлический ТКГ служит для остановки и удержания исполнительного механизма крана в заданном положении. Тормоза ТКГ выпускают следующих типоразмеров ТКГ-160, ТКГ-200, ТКГ-300, ТКГ-400, ТКГ-500, ТКГ-600, где цифра означает диаметр тормозного шкива в миллиметрах. Приводом тормоза ТКГ  является гидротолкатель ТЭ.

Перечень колодочных гидравлических тормозов и комплектующих
Конструкция и принцип действия кранового тормоза ТКГ
Тормоз ТКГ состоит из: рамы на которой закреплены колодки и пружина , гидравлического толкателя ТЭ.  Между колодок помещается тормозной шкив, закрепленный на быстроходном валу редуктора или валу двигателя, в обесточенном состоянии шкив сжат колодками т.е. находится в обесточенном состоянии. При подаче напряжения поднимается шток гидротолкателя и тормоз растормаживается.

Тормоза крановые ТКГ-160, ТКГ-200, ТКГ-300,ТКГ-400,ТКГ-500,ТКГ-600 заменяют выпускавшиеся ранее тормоза ТКТГ-160, ТКТГ-200, ТКТГ-300, ТКТГ-400,ТКТГ-500, ТКТГ-600 соответсвенно. Второй буквой "Т" в марке томоза ТКТГ обозначали трехфазное напряжение, позднее это обозначение упразднили.

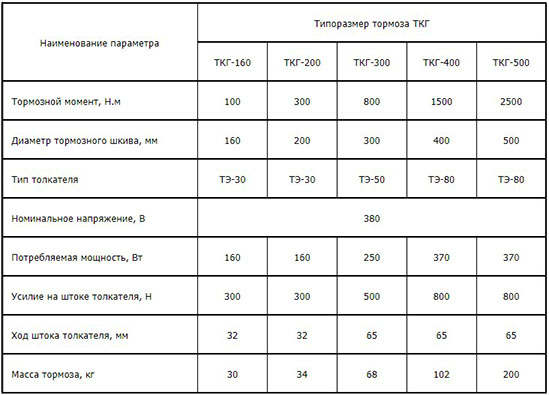

Технические характеристики тормозов ТКГ

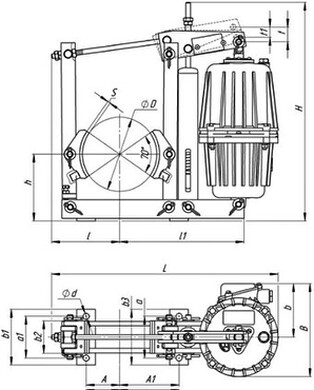

Чертеж тормоза ТКГ
