Подвес роликовый без подшипника К-3 и М-3 под трос до 8 мм Вектра

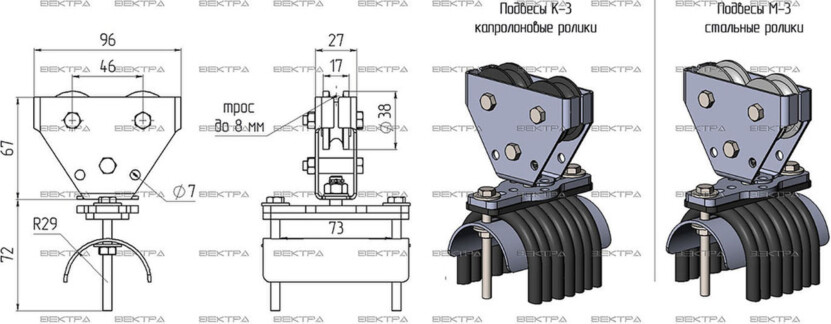

Подвес К-3, М-3 Вектра под трос до 8 мм
Кабельные тележки с двумя роликами К-3 и М-3 предназначены для крепления и перемещения питающего кабеля по натянутому тросу, т.е. для гибкого кабельного токоподвода к движущимся механизмам (кранам или тельферам). К-3 и М-3 комплектуются зажимом под кабель и двумя роликами для перемещения тележки по тросу или проволоке. На подвесы К-3 и М-3 устанавливаются ролики под трос до 8, 12 и 16 мм с разным диаметром и размером ручья под трос.

К-3 изготавливаются по ТУ 3178-002-26284822-2013 с роликом из полиамида без подшипника;
М-3 изготавливаются по ТУ 3178-013-26284822-2018 с роликом из стали без подшипника.
Конструкция и принцип действия
Тележки К-3 и М-3 состоят из двух роликов, металлического основания и кабельного зажима с полукруглым седлом. Ролики закреплены в металлическом основании, с помощью них происходит перемещение по тросу. Поворотный кабельный зажим рассчитан на плоский кабель шириной 73 мм или несколько круглых кабелей с суммой диаметров 73 мм.

Токоподвод крана или тельфера состоит из нескольких роликовых тележек К-3, размещенных на натянутой струне. Количество тележек зависит от провиса петли кабеля и расстояния, через которое устанавливаются тележки. Кабельные тележки перемещаются по струне, растягивая и собирая питающий кабель в петли.
Подвес К-3, М-3 Вектра под трос до 8 мм
