Кабельная двутавровая тележка ТДВе-251 Вектра

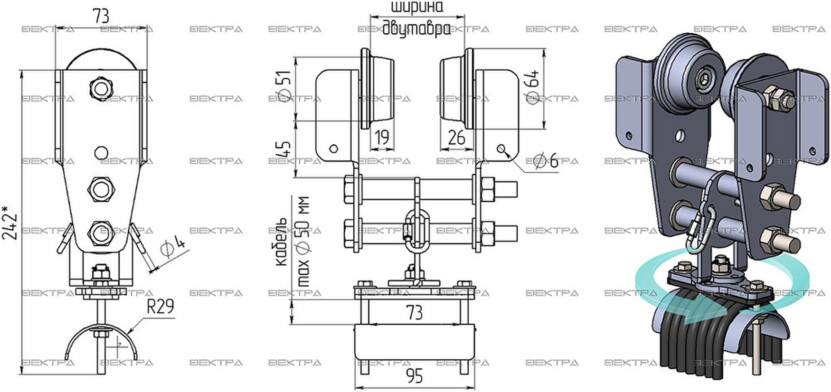

Кабельная тележка ТДВе-251 Вектра
Двутавровая кабельная тележка ТДВе-251 предназначена для гибкого кабельного токоподвода к тельферам и кранам. Тележка передвигается по двутавровой балке, закрепленной параллельно пути крана. Снизу установлено кабельное седло, на полукруглое основание которого укладывается кабель и затем прижимается к верхней планке с помощью болтов. Седло снабжается резиновой накладкой во избежание повреждения кабеля. ТДВе-251 производятся по ТУ 3178-005-26284822-2013.

Путь: двутавровая балка №10 до №30 с шириной полки от 55 до 135 мм;
Кабель: круглый или плоский кабель с шириной до 73 мм;
Ходовые колеса: стальные с подшипником;
Корпус тележки: оцинкованная сталь;
Допустимая нагрузка: до 20 кг.
Конструкция и принцип действия
Тележки ТДВе отрегулированы под двутавры с шириной полки от 55 до 135 мм. На седло шириной 73 мм допускается укладка нескольких круглых или плоских кабелей.

В первую очередь для построения линии токоподвода ослабляют гайки, удерживающие щеки. Кабельную тележку устанавливают на двутавр, после чего зажимают кабель в седле. Тележки соединяются друг с другом цепью по длине меньше величины одной кабельной петли. Кабельный токоподвод готов к работе.

Тельфер движется, уводя за собой ведущую каретку. По мере продолжения движения цепь соединяющая каретки натягивается, распрямляя питающий кабель. При обратном движении каретки сходятся, толкая друг друга, образуя петли из кабеля.
Кабельная тележка ТДВе-251 Вектра
1. Первой со стороны крана ставится ведущая тележка ТДВе-447В с прямоугольным "окном". В окно вставляется кронштейн-толкатель, образующий нежесткую связь в соединенении с краном. Таким образом кронштейн имеет возможность перемещаться в окне, нивелируя криволинейности и перепады кранового пути.
2. Неподвижная тележка ТДВе-447Н устанавливается на двутавр в начале линии в месте подвода кабеля питания. Она фиксирует кабель для предотвращения его обрыва при растягивании гирлянды.
3. Тележки ТДВе-251 устанавливаются между ведущей и неподвижной тележкой. Их количество зависит от расстояния между тележками (провиса кабеля вниз), обычно тележки ставят через каждые 1,5-2 метра.
