Кабельная тележка козлового крана ТККВе-3 КД Вектра
Кабельная тележка ТККВе-3 КД Вектра
Кабельные подвесы для козловых кранов ТККВе-3 КД используются для кабельного токоподвода грузовой тележки кранов КК-0-12,5 и ККС, передвижение осуществляется по двутавру с шириной полки 135 мм. По сравнению с другими двутавровыми тележками для кабеля, ТККВе-3 КД снабжена дополнительным пластиковым роликом, который исключает провисание троса грузовой тележки.

Тележки ТККВе-3 КД изготавливаются по ТУ 3178-006-26284822-2013.
Конструкция и принцип действия
Тележка состоит из двух щек, на которых закреплены ходовые ролики. Щеки скреплены резьбовыми шпильками. Раскрутив гайки на шпильках, можно установить тележку в любое место на подкрановой балке. На одной из шпилек установлен ролик, на который ложится трос. Кабель закрепляется на зажиме в форме веера или дуги. Профилем передвижения кареток обычно служит двутавр № 30. Количество тележек рассчитывается исходя из длины моста крана и максимальной величины провиса кабеля вниз. На тележках ТККВе-3 КД установлены безребордные ходовые колеса.

Данные тележки изготавливаются в двух исполнениях:
ТККВе-3 с зажимом в виде "веера", к которому крепится кабель с двух сторон, максимальный диаметр кабеля составляет 45 мм;
ТККВе-3 КД с "дугой", к которой можно подвесить пучок или один кабель диаметром до 100 мм.

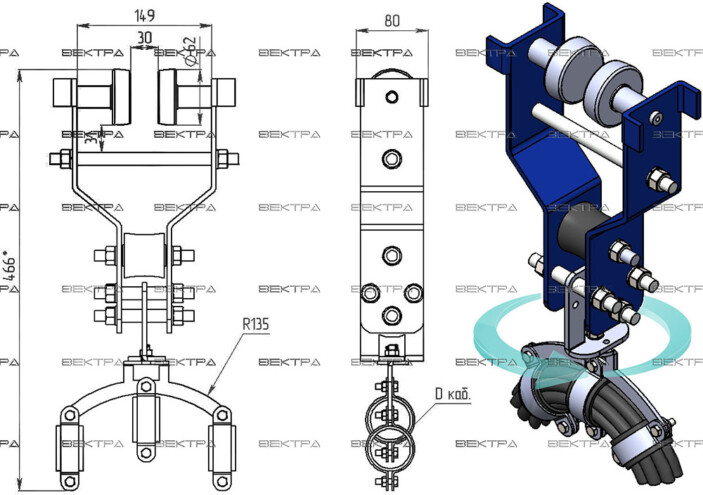

Кабельная тележка ТККВе-3 КД Вектра
Тележки ТККВе-3 КД состоят из следующих основных частей:
Ходовые колеса стальные без реборд;
Опорный тросовый ролик из капролона;
Корпус тележки металлический с порошковой покраской;
Кабельный зажим в "пучок" с возможностью вращения, крепление пучка кабеля до 100 мм.
