Контроллер ККТ-68 Вектра

Контроллер ККТ-68- кулачковый контроллер, предназначен для управления крановыми двигателями с фазным ротором (типа МТф и МТН) мощностью до 80 кВт.
ККТ-68 относятся к крановым силовым контроллерам, применяется для управления механизмами подъема применяется с реверсором ТР-160.
Конструкция и принцип работы ККТ-68
Контроллер ККТ 68 состоит из: вала закрепленного в корпусе, на валу набрано шесть кулачковых шайб с определенным профилем, с обоих сторон от вала расположены по 6 контактных элементов с нормально замкнутыми контактами. При повороте рукоятки контроллера крановщиком, шайба выступающим профилем давит на ролик контактного элемента, происходит размыкание контактов. Порядок размыкания и замыкания контактов контроллера ККТ в зависимости от профиля и расположения шайб, называют диаграммой замыкания контактов.

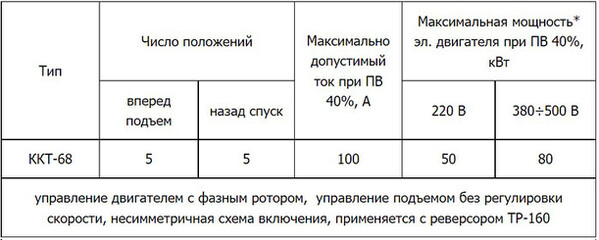

Технические характеристики ККТ-68
