Троллеедержатель К263У1 Вектра
Троллеедержатель К263У1 Вектра
Троллеедержатель К263 предназначен для закрепления уголковых троллей типа К580- К589. К263 У1 - составная часть кронштейна троллейного К41У1, на котором устанавливается три держателя троллей по одному на каждую фазу.

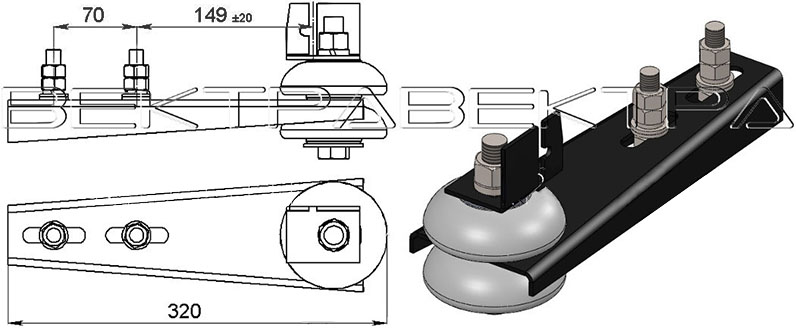

Конструкция и принцип действия
Троллеедержатель К263У1 Вектра
К-263У1 - самый распространенный и дешевый из тролледержателей консольного типа, достигается это за счет простоты конструкции и применения одной пары изоляторов.

Конструктивно K263 представляет собой металлическую пластину, со сгибами по краям которые выполняют функцию ребер жесткости, что позволяет держателю воспринимать высокие нагрузки во всех направлениях. Крепления троллей осуществляется с помощью уголка с вырезом закрепленного на изоляторе. Для компенсации теплового расширения троллеи крепятся не жестко и имеют возможность перемещаться в продольном направлении.Крепление к кронштейну К41 с помощью болтового соединения через прорези, позволяет регулировать положение троллейной линии в пределах +/- 20 мм.

Максимально допустимая нагрузка 80 кг.
