Кабельная двутавровая тележка ТДВе-250 Вектра

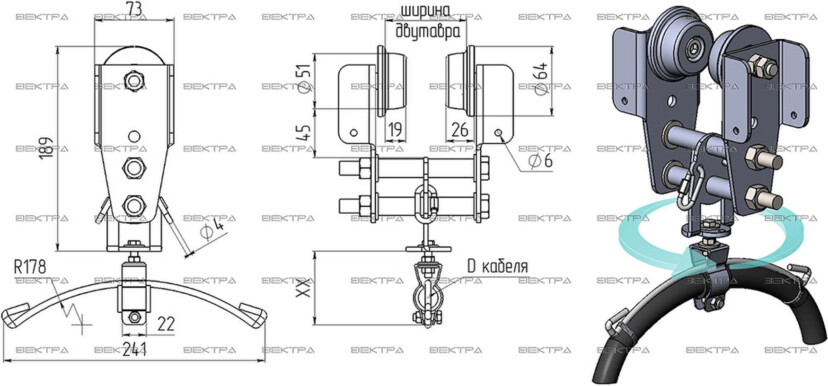

ТДВе-250 – это кабельная каретка с двумя колесами для подвески и перемещения одного круглого кабеля по двутавровой балке. Кабельный зажим этой тележки имеет возможность свободного вращения, а также снабжен проволочным коромыслом, которое защищает кабель от чрезмерного перегиба. ТДВе-250 производятся по ТУ 3178-005-26284822-2013.
• Путь: двутавровая балка №10 до №30 с шириной полки от 55 до 135 мм;
• Кабель: круглый типа КГ, КГН или другой диаметром до 50 мм;
• Ходовые колеса: стальные с подшипником;
• Корпус тележки: оцинкованная сталь;
• Допустимая нагрузка: до 20 кг.
Конструкция и принцип действия
Тележки ТДВе изготавливаются:
• отрегулированные под двутавры с разной шириной полки от 55 до 135 мм;
• с разными кабельными зажимами, самый маленький из которых зажимает кабель от 6 мм в диаметре, а самый большой – до 100 мм.
Кабельные тележки предназначаются для построения линии кабельного токоподвода грузоподъемных кранов. Закрепленный вдоль движения крана двутавровый монорельс служит путём для движения тележек.
Круглый кабель приматывается к проволочному коромыслу и вместе с ним зажимается в кабельном зажиме (коромысло защищает кабель от чрезмерного перегиба и продлевает срок службы изоляции). Кабель можно закрепить как на весу, так и на земле, а затем поднять и закрепить на тележке.
Механизм, принимающий питание по кабелю, начинает движение и растягивает кабель. Вращающаяся кабельная скоба поворачивается параллельно ходу движения крана. При движении обратно каретки собираются, и скоба поворачивается перпендикулярно ходу движения крана.
Кабельная тележка ТДВе-250
Крепление кабеля на проволочное коромысло
1. Первой со стороны крана ставится ведущая тележка ТДВе-450В с прямоугольным "окном". Через это окно с помощью кронштейна (толкателя) тележка соединяется с краном, образуя нежесткую связь. Т.е. кронштейн имеет возможность перемещаться в окне, нивелируя криволинейности и перепады кранового пути.
2. Неподвижная тележка ТДВе-450Н устанавливается на двутавр в начале линии – в месте подвода кабеля питания. Она фиксирует кабель для предотвращения его обрыва при растягивании гирлянды.
3. Тележки ТДВе-250 устанавливаются между ведущей и неподвижной тележкой. Их количество зависит от расстояния между тележками (провиса кабеля вниз), обычно тележки ставят через 1,5-2 метра друг от друга.
4. Тележки соединяются между собой разгрузочным тросиком или цепью, длина которых должна быть меньше длины кабеля. Для крепления на тележке установлены винтовые карабины.
