Кабельная ведущая тележка тяжелой конструкции ТДВе-702В Вектра
Кабельная тележка ТДВе-702В Вектра
Тележка тяжелой конструкции ТДВе-702В с двумя седлами предназначена для подвода питания к кранам с большой грузоподъемностью. Питание этих кранов осуществляется тяжелым многожильным кабелем с большим сечением и наружным диаметром. Ведущая тележка ТДВе-702В устанавливается первой на линии со стороны механизма, к которому подводится питание.  От промежуточных тележек ТДВе-702В отличается захватом, через который тележка соединяется с механизмом.

ТДВе-702В производятся по ТУ 3178-005-26284822-2013.
Конструкция и принцип действия
Кабельная тележка ТДВе-702В Вектра
Ведущая кабельная тележка ТДВе-702В устанавливается первой на линии токоподвода и соединяется жестким кронштейном с краном, за нее растягиваются и собираются остальные тележки.

Кабельные тележки ТДВе-702 состоят из нескольких частей:
Одноребордные колеса стальные 4 шт. с запрессованными шариковыми подшипниками, под заказ возможно изготовление из латуни, фторопласта или другого материала;
Седла для укладки кабеля 2 шт. седла различных диаметров от 170 мм до 600 мм, изготовлены из стали и приварены к сердцевине, верхнее седло большего диаметра, чтобы кабель, уложеный на него, свободно свисал, не касаясь нижнего;
Кабельные прижимы 2 шт. металлический швеллер с уплотнением из пористой резины, прижимы устанавливаются на каждое седло и притягиваются болтами, фиксируя кабель на седле;
Резиновые отбойники 4 шт. установлены с обоих сторон по 2 шт, смягчают удары при схождении тележек друг с другом;
Карабины 2 шт. устанавливаются с каждой стороны, за них цепляется цепь или трос разгрузки кабеля;
Захват для присоединения к механизму.

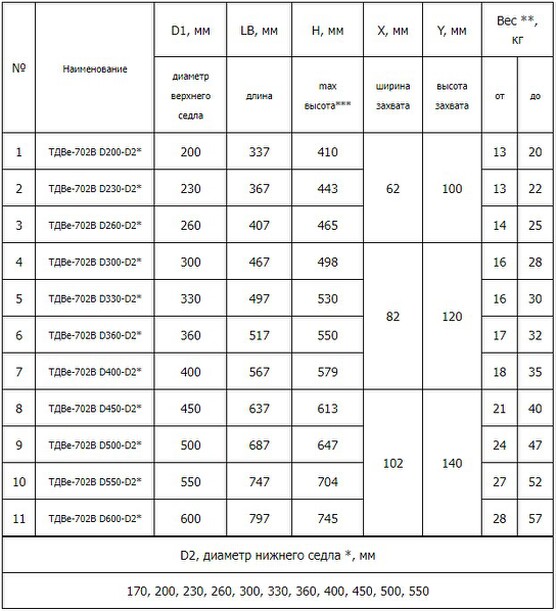

Таблица 1, основные размеры тележек ТДВе-702В

* нижнее седло устанавливается одним из перечисленных диаметров D2,  диаметр верхнего седла D1 должен быть больше D2, чтобы кабель свободно свисал вниз;
** вес изменяется в зависимости от ширины седла, диаметра нижнего седла и ширины полки двутавра;
*** указана максимальная высота, высота изменяется в зависимости от диаметра нижнего седла.
Таблица 2, Ширина места под кабель

Таблица 3, Ширина двутавра

Кабельные хомуты Х
предназначены для скрепления кабелей в петлях между тележками.
Кабельные хомуты Вектра
