Кабельная двутавровая тележка ТДВе-447 Вектра
Кабельные двутавпровые тележки ТДВе-447 используются для токоподвода плоским или круглым кабелем. ТДВе-447 выполняют роль промежуточных тележек, перемещаясь по рельсу, закрепленному вдоль пути движения крана.

ТДВе-447 производятся по ТУ 3178-005-26284822-2013.

Кабельные каретки ТДВе изготавливаются:
отрегулированными под двутавры с шириной полки от 55 до 135 мм;
на седло шириной 73 мм допускается укладка нескольких круглых или плоских кабелей.

Конструкция и принцип действия

Кабельные тележки ТДВе-447 предназначены для подачи электрического питания на аппаратуру крана. Питание подается через кабель. Такая система электропитания называется фестонной. Кабель укладывается на полукруглое седло и болтами притягивается к прижиму, оснащенному резиновой накладкой для защиты изоляции кабеля. Тележки устанавливаются на двутавр, по которому в дальнейшем перемещаются вслед за краном. Каретки соединяются друг с другом разгрузочной цепочкой, длинной меньше чем длинна кабеля, это снимает с кабеля усилие растяжения. При движении крана кабель собирается в петли образуя гирлянду, при движении в обратную сторону растягивается.

По конструкции и назначению тележки делятся на:

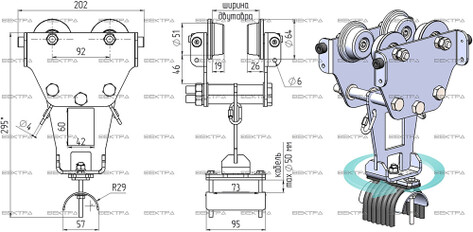

ведущую тележку ТДВе-447В, эта тележка отличается от остальных "окном", через которое с помощью кронштейна тележка соединяется с краном, именно за эту тележку растягивается вся кабельная система;

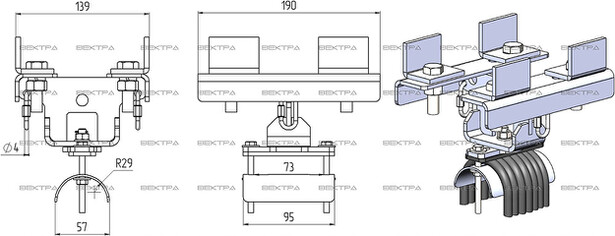

неподвижную тележку ТДВе-447Н, устанавливается в месте подвода кабеля для жесткого его закреплени, неподвижна;

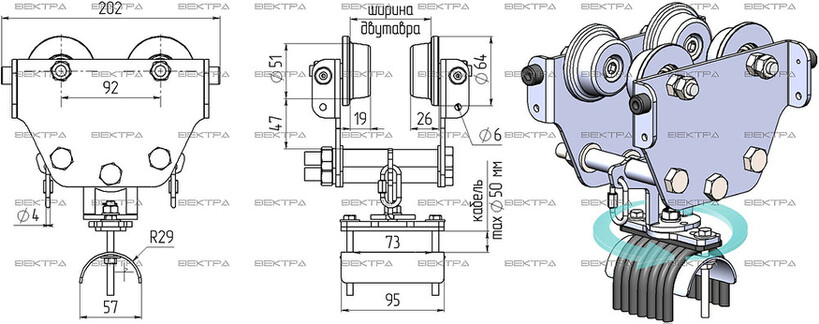

промежуточную тележку ТДВе-447, для перемещения кабеля по двутавру вслед за движением крана, на линии устанавливается несколько таких тележек, количество их зависит от длинны пути и величины провиса петли кабеля.

Технические характеристики:
Путь: двутавровая балка №10 до №30 с шириной полки от 55 до 135 мм;
Кабель: круглый типа КГ, КГН или другой диаметром до 50 мм;
Ходовые колеса: стальные с подшипником;
Корпус тележки: оцинкованная сталь;
Допустимая нагрузка: до 30 кг.
