Кабельная двутавровая тележка ТДВе-260 Вектра
Кабельная тележка ТДВе-260 Вектра
Кабельная тележка или каретка ТДВе-260 предназначена для перемещения пучка электрических кабелей по двутавровой балке. Преимущество данной тележки – наличие поворотного коромысла с фиксацией кабелей в трех точках. Такая конструкция не дает кабелю перегибаться больше нормы и значительно продлевает срок его службы. ТДВе-260 производятся по ТУ 3178-005-26284822-2013.

Путь: двутавровая балка №10 до №30 с шириной полки от 55 до 135 мм;
Кабель: несколько круглых кабелей типа КГ, КГН собранных в пучок с максимальным диаметром до 100 мм;
Ходовые колеса: стальные с подшипником;
Корпус тележки: оцинкованная сталь;
Допустимая нагрузка: до 20 кг.
Конструкция и принцип действия
Кабельные каретки ТДВе производятся:
отрегулированными под двутавры с шириной полки от 55 до 135 мм;
с разными кабельными зажимами, самый маленький из которых зажимает кабель от 6 мм в диаметре, а самый большой пучок из кабелей общим диаметром до 100 мм.

Тележки перемещаются по ездовой двутавровой балке, уложенной вдоль всего пути передвижения крана или ГПМ. Снизу с помощью зажимов закреплен кабель, через который идет электрическое питание двигателей и аппаратуры механизма. При движении от места запитки кабель растягивается, при движении назад собирается в петли или гирлянды.

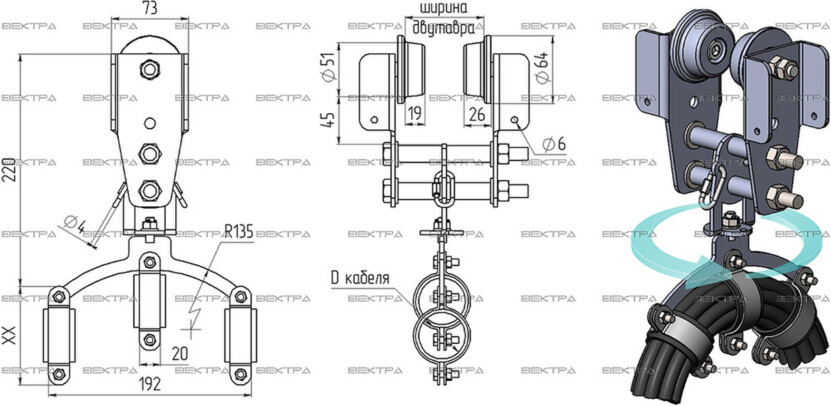

Кабельная тележка ТДВе-260 Вектра
1. Для построения линии токоподвода первой со стороны крана ставится ведущая тележка ТДВе-440В с прямоугольным "окном". Через окно с помощью кронштейна (толкателя) тележка соединяется с краном, образуя нежесткую связь. Таким образом кронштейн имеет возможность перемещаться в окне, нивелируя криволинейности и перепады кранового пути.
2. Неподвижная тележка ТДВе-440Н устанавливается на двутавр в начале линии в месте подвода кабеля питания. Она фиксирует кабель для предотвращения его обрыва при растягивании гирлянды.
3. Роликовую каретку ТДВе-260 рекомендуется применять для легких кабелей или в случае недостатке места для парковки тележек. В других случаях следует использовать ТДВе-440.
4. Каретки соединяются между собой цепочкой 4 мм, длина которой меньше длины кабеля. Благодаря этому линия будет растягиваться через цепь, а не через кабель.
