Кабельная неподвижная двутавровая тележка ТДВе-450Н Вектра
Кабельная тележка ТДВе-450Н Вектра
Тележки ТДВе предназначены для организации кабельного токоподвода к кранам и другим движущимся механизмам. Концевая кабельная тележка ТДВе-447Н устанавливается в начале кабельной линии, неподвижно фиксируя силовой кабель в месте подвода, закрепляется на двутавровой балке за счет болтового соединения. ТДВе-450Н производятся по ТУ 3178-005-26284822-2013.

• Путь: двутавровая балка №10 до №30 с шириной полки от 55 до 135 мм;
• Кабель: несколько круглых кабелей типа КГ, КГН собранных в пучок с максимальным диаметром до 100 мм;
• Ходовые колеса: стальные с подшипником;
• Корпус тележки: оцинкованная сталь;
• Допустимая нагрузка: до 50 кг.
Конструкция и принцип действия
Кабельные каретки предназначены для построения линии кабельного токоподвода к крану по двутавровой балке. Кабель приматывается к проволочному коромыслу и вместе с ним зажимается во вращающемся зажиме (коромысло защищает кабель от перегиба). Кабель в зажим можно закрепить как на весу, так и на земле, потом поднять и закрепить на тележке. Тележки соединяются друг с другом разгрузочной цепью, длина которой меньше длинны кабеля. Механизм, к которому идет питание по токоподводу, начинает движение и растягивает кабель, вращающаяся кабельная скоба поворачивается параллельно ходу движения крана. При движении обратно каретки собираются и скоба поворачивается перпендикулярно ходу движения крана.

Кабельные каретки ТДВе изготавливаются:
отрегулированными под двутавры с разной шириной полки от 55 до 135 мм;
с разными кабельными зажимами, самый маленький из которых зажимает кабель от 10 мм в диаметре, а самый большой пучок из кабелей общим диаметром до 100 мм.

Кабельная тележка ТДВе-450Н

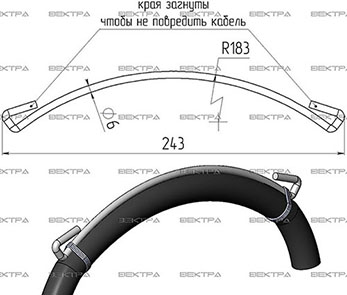

Крепление кабеля на проволочное коромысло
По конструкции и назначению тележки делятся на:
ведущую или буксирную ТДВе-450В, устанавливается первой на линии, от остальных тележек она отличается специальным "окном", через которое соединяется с механизмом с помощью жесткого кронштейна;
неподвижную или концевую тележку ТДВе-450Н, устанавливается в начале линии в месте подвода кабеля для неподвижного его крепления
промежуточную ТДВе-450, на линии устанавливается несколько таких тележек, их количество зависит от длины пути и величины провиса петли кабеля, тележки служат для перемещения гибкого кабеля по двутавру.
