Кабельная неподвижная тележка тяжелой конструкции ТДВе-701Н Вектра
Кабельная тележка ТДВе-701Н Вектра
Тележка тяжелой конструкции ТДВе-701Н предназначена для подвода электрического питания к кранам большой грузоподъемности. Питание таких кранов осуществляется тяжелым многожильным кабелем, который укладывается на седло тележки. Неподвижная тележка ТДВе-701Н устанавливается в месте, где подводится кабель. Эта тележка неподвижно закреплена на двутавре, чтобы кабель не вырвало в месте ввода, от нее расходятся остальные тележки.

ТДВе-701Н производятся по ТУ 3178-005-26284822-2013.
Конструкция и принцип действия
Концевая кабельная тележка ТДВе-701Н устанавливается в начале кабельной линии, неподвижно фиксируя силовой кабель в месте подвода, закрепляется на двутавровой балке за счет болтового соединения.

Кабельные тележки ТДВе-701 состоят из нескольких частей:
• Ходовые колеса с ребордой 4 шт. – стальные с запрессованными шариковыми подшипниками, под заказ возможно изготовление из латуни, фторопласта или другого материала;
• Седло для укладки кабеля – из стали, приварено к корпусу, изготавливается диаметром от 170 мм до 600 мм;
• Кабельный прижим – швеллер с уплотнением из пористой резины, уплотнение предназначено для защиты кабельной изоляции от повреждений, прижим притягивается к седлу болтами и фиксирует кабель на нем;
• Резиновые буфера (отбойники) 2шт. – установлены с обеих сторон для смягчения ударов при схождении тележек друг с другом;
• Карабины 2 шт. – за них цепляется цепь разгрузки кабеля.

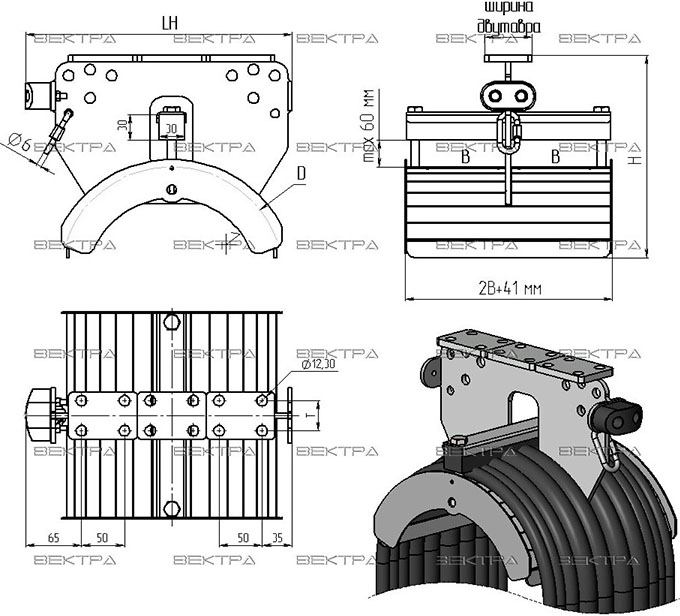

Кабельная тележка ТДВе-701Н Вектра

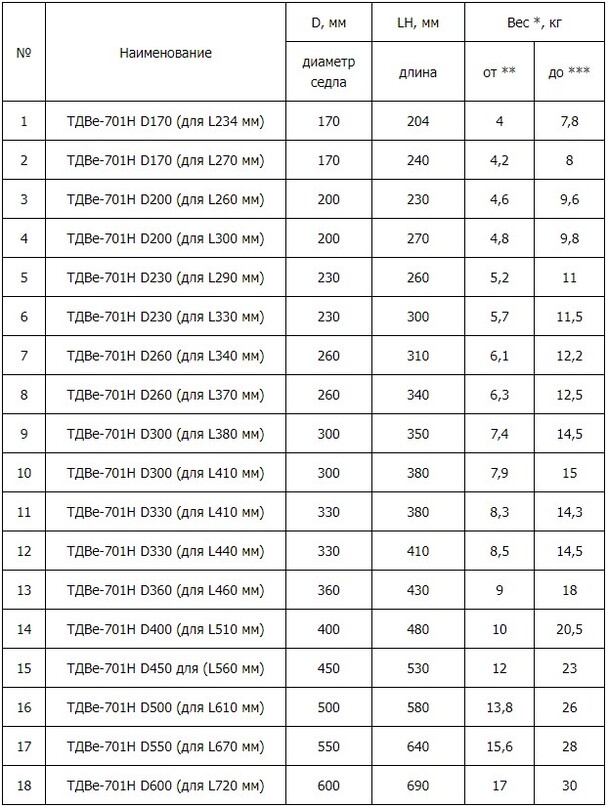

Таблица 1, основные размеры тележек ТДВе-701Н

*вес изменяется в зависимости от ширины седла и ширины полки двутавра;
** указан минимальный вес; *** указан максимальный вес тележки.
Таблица 2, Ширина места под кабель

Таблица 3, Ширина двутавра
Т - размер по центрам отверстий, верхних пластин тележек ТДВе-701Н.

Кабельные хомуты Х
предназначены для скрепления кабелей в петлях между тележками.
Кабельные хомуты Вектра
