Подвес роликовый без подшипника К-5 и М-5 под трос от 12 до 16 мм Вектра

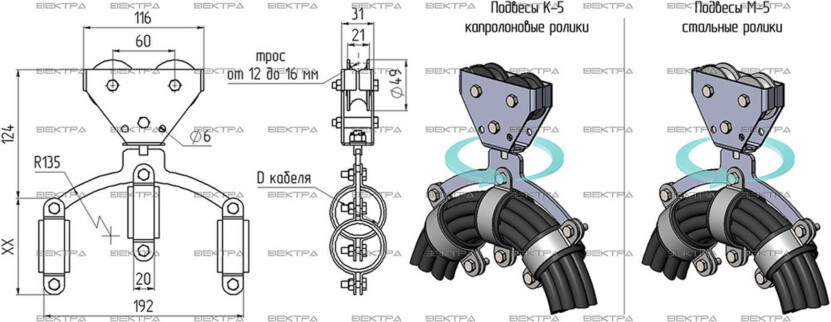

Кабельная тележка для струны К-5 и М-5 – это двухроликовый подвес для перемещения пучка круглых питающих кабелей по натянутому тросу или струне. Несколько таких тележек создают систему гибкого токоподвода грузоподъемного крана.
К-5 изготавливаются по ТУ 3178-002-26284822-2013 с роликом из полиамида без подшипника;
М-5 изготавливаются по ТУ 3178-013-26284822-2018 с роликом из стали без подшипника.
Конструкция и принцип действия
На подвесы К-5 и М-5 устанавливаются ролики и зажимы разных типоразмеров:
• ролики под трос до 8, 12 и 16 мм с разным диаметром и размером ручья под трос;
• кабельные зажимы, самый маленький из которых зажимает кабель от 6 мм в диаметре, а самый большой – пучок из кабелей общим диаметром до 100 мм.
Каретка К-5 и М-5 состоит из корпуса, двух роликов, стальной дуги и трех кабельных зажимов. Перемещение кабеля по тросу происходит за счет закрепленных в корпусе роликов. Снизу к корпусу прикреплена стальная "дуга", на которой расположены три кабельных зажима. Несколько типоразмеров зажимов позволяют закрепить кабель, шланг или кабельный пучок диаметром от 30 до 100 мм и более по согласованию. Дуга закреплена не жестко и имеет возможность свободного вращения.
Токоподвод состоит из нескольких таких кареток, помещенных на натянутой струне. Количество тележек зависит от провиса петли кабеля – расстояния, через которое устанавливаются каретки. Кабельные тележки перемещаются по тросу или струне, растягивая и собирая питающий кабель в петли.
