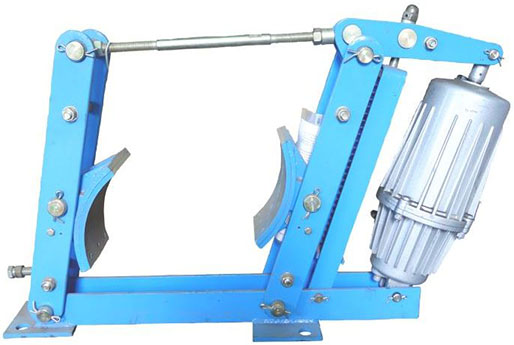

Тормоз крановый колодочный ТКГ-300 Вектра
Тормоз колодочный гидравлический ТКГ-300 служит для остановки и удержания исполнительного механизма крана в заданном положении. Тормоза ТКГ выпускают следующих типоразмеров ТКГ-160, ТКГ-200, ТКГ-300, ТКГ-400, ТКГ-500, ТКГ-600, где цифра означает диаметр тормозного шкива в миллиметрах. Приводом тормоза ТКГ является гидротолкатель ТЭ.
Номинальное напряжение: 380 В
Потребляемая мощность: 250 Вт
Диаметр тормозного шкива: 300 мм
Тормозной момент: 800 Н. м

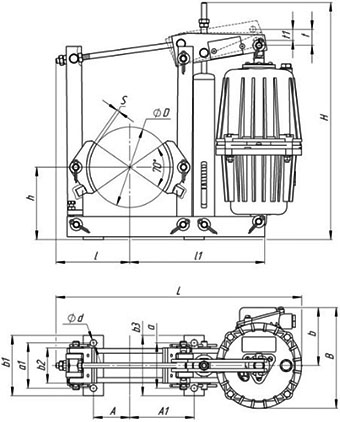

Конструкция и принцип действия кранового тормоза ТКГ-300 Вектра
Тормоз ТКГ состоит из: рамы, на которой закреплены колодки и пружина, гидравлического толкателя ТЭ. Между колодок помещается тормозной шкив, закрепленный на быстроходном валу редуктора или валу двигателя, в обесточенном состоянии шкив сжат колодками т.е. находится в обесточенном состоянии. При подаче напряжения поднимается шток гидротолкателя и тормоз растормаживается.

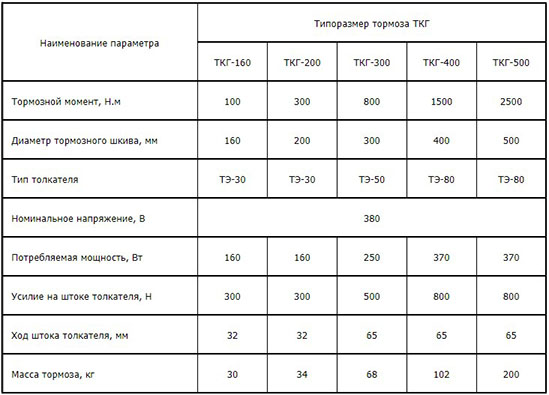

Технические характеристики тормозов ТКГ
