Кабельная тележка козлового крана ТККВе-7 Вектра
Кабельная тележка ТККВе-7 Вектра
ТККВе-7 - это тележка для перемещения силового кабеля по мосту козлового крана. Обычно такие тележки применяются на кранах марки ККС, КК, ККЭ. От других двутавровых тележек они отличаются дополнительным роликом, который поддерживает стальной трос, тянущий груз. тележку. Передвижение осуществляется по двутавру с шириной полки 135 мм.

Тележки ТККВе-7 производятся по ТУ 3178-006-26284822-2013.
Конструкция и принцип действия
Тележка представляет собой металлический корпус, внутри которого размещены 4 ходовых колеса и дополнительный пластиковый ролик для троса. Снизу подвешен кабельный зажим с возможностью вращения. Корпус разборный, что позволяет установить его в любое место на балке. Для токоподвода крана, как правило, требуется несколько таких тележек, которые устанавливаются через определенное расстояние.

В зависимости от кабельного зажима тележки изготавливаются в двух исполнениях:
ТККВе-7 зажим "веер", к которому с двух сторон крепится кабель, максимальный диаметр 45 мм;
ТККВе-7 КД – с дугой, к которой можно подвесить пучок кабелей или один кабель диаметром до 100 мм.

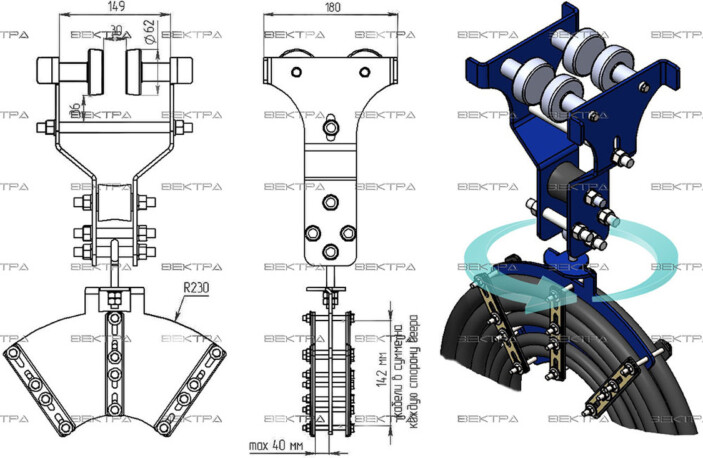

Кабельная тележка ТККВе-7 Вектра
Тележки ТККВе-7 состоят из следующих основных частей:
4 ходовых колеса без реборд;
Опорный тросовый ролик из полиамида;
Корпус тележки металлический с порошковой покраской;
Кабельный веерообразный зажим с возможностью вращения, крепление с двух сторон кабеля до 45 мм ТККВе-7.
