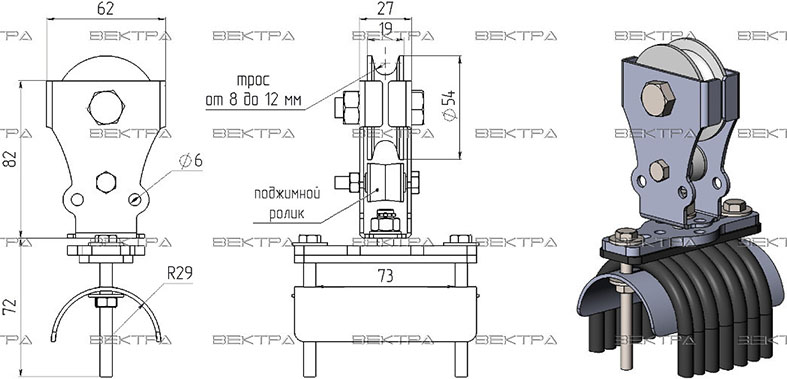

Кабельная тележка ВЕ-21 Вектра
Кабельная тележка ВЕ-21 предназначена для подвода электропитания к тельферам, грузовым тележкам или кранам. Тележки ВЕ-21 изготавливаются по ТУ 3178-004-26284822-2013.

Каретки ВЕ-21 комплектуются 2 роликами:
Верхний, ходовой стальной ролик с подшипником, перемещает подвес по канату;
Нижний поджимной стальной ролик без подшипника, предотвращает подъем и соскакивание подвеса с троса.

На подвесы ВЕ-21 устанавливаются ролики под трос до 8, 12 и 16 мм с разным диаметром и размером ручья под трос.

Конструкция и принцип действия
Кабельные каретки устанавливаются на трос, натянутый вдоль пути движения ГПМ. Механизм движется, перемещая за собой первую тележку, по мере удаления трос соединяющий тележки натягивается, распрямляя питающий кабель. При обратном движении каретки сходятся, образуя кабельные петли.

1. Кабельные каретки подвешиваются на трос, для этого откручивается болт и снимается ролик.
2. Кабель укладывается на седло и зажимается с помощью болтов.
3. Каретки соединяются друг с другом разгрузочным тросиком, длина которого должна быть меньше протяженности питающего кабеля (чтобы кабельная линия растягивалась за счет тросиков а не кабеля).
