Кабельный подвес ВЕ-1 Вектра
Кабельный роликовый подвес ВЕ-1 предназначен для присоединения гибкого кабельного токоподвода к кранам и тельферам. Подвесы комплектуются со стальным роликом, запресованным подшипником и проволочным коромыслом, что значительно улучшает рабочие характеристики.

Подвесы ВЕ-1 изготавливаются по ТУ 3178-003-26284822-2013.

На ВЕ-1 устанавливаются ролики и зажимы разных типоразмеров:

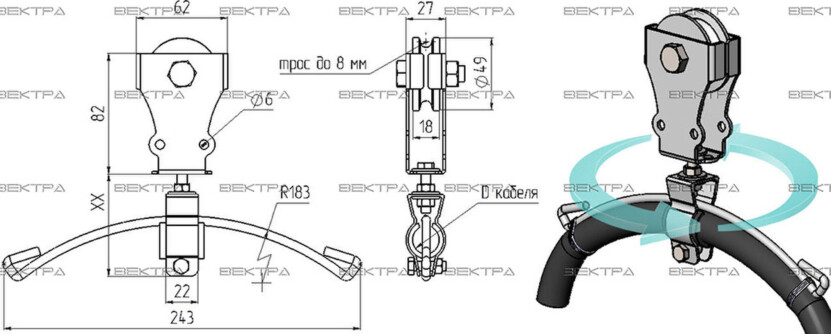

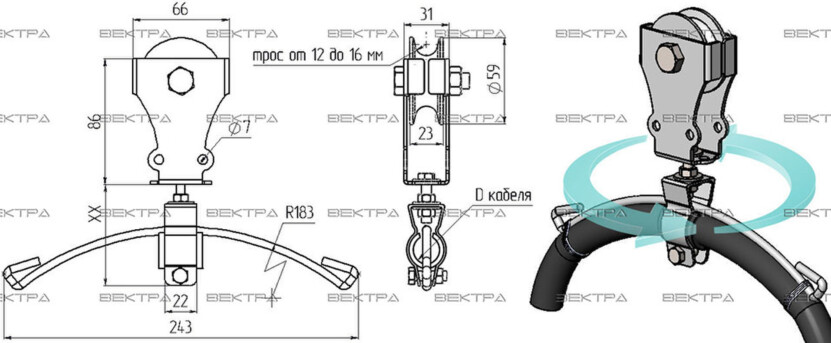

ролики под трос до 8, 12 и 16 мм с разным диаметром и размером ручья под трос;
кабельные зажимы, самый маленький из которых зажимает кабель от 6 мм в диаметре, а самый большой пучок из кабелей общим диаметром до 100 мм.

Конструкция и принцип действия
Роликовый подвес ВЕ-1 перемещается по струне или тросу вслед за движущимся краном или тельфером, неся на себе силовой питающий кабель.

1. Подвесы устанавливаются на канат. Для установки не обязательно снимать трос, достаточно выкрутить болт, снять ролик, продеть трос в корпус и закрепить ролик;
2. Кабель фиксируется на проволочном коромысле (вязальной проволокой или хомутами) и закрепляется в зажиме. Это необходимо для того чтобы предотвратить излишний перегиб кабеля и продлить срок службы изоляции кабеля;
3. Подвесы соединяются друг с другом тросиком или цепью, чтобы усилие растяжения передавалось через цепь, а не через кабель.

Проволочное коромысло для кабеля
Проволочное коромысло Вектра
